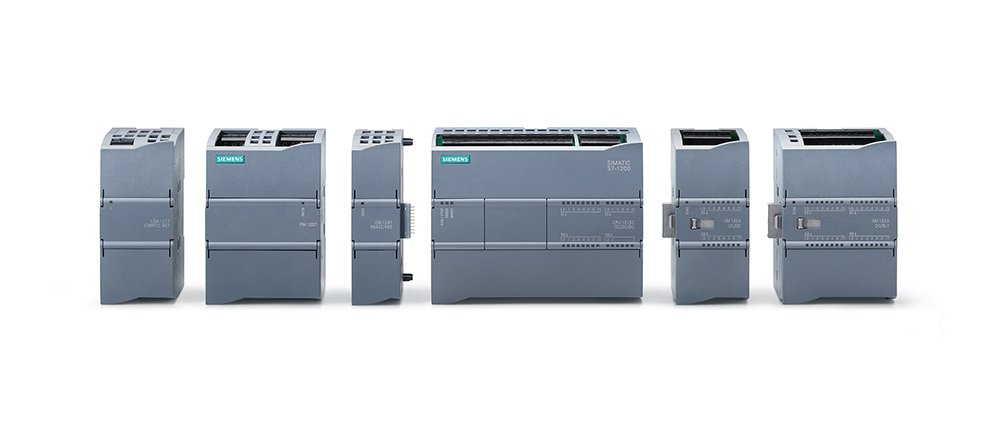

PLC SIMATIC S7-1200
plc های سری S7-1200 زیمنس به دو صورت قابل توسعه یا همان ماژولار (Modular) و کمپکت یا همان یکپارچه (compact) ساخته می شوند. در مدل ماژولار در صورت نیاز کارت های ورودی و خروجی و … را میتوان به آن اضافه کرد و در مدل کمپکت روی CPU یک سری ورودی و خروجی به صورت متصل ( On board) وجود دارد.ماژول های ورودی و خروجی در سری مدل .. SM 12 به صورت ۸,۱۶,۳۲ کاناله می باشند.PLC S7-1200 دارای ماژول های ارتباطی RS485,RS232 جهت ارتباط نقطه به نقطه،اینتر فیس PROFINET وشبکه PROFIBUS می باشد.این سری PLC ها مجهز به سیستم GPRS می باشندو قابلیت ارتباط انسان و ماشین یا همان پنل HMI و ارتباط با دستگاه های شخص ثالث با استفاده از پروتکل اترنت باز را دارا می باشند
Features
Four device versions with different power supply and control voltages
Integrated power supply either as wide-range AC or DC power supply (85 to 264 V AC or 24 V DC)
Integrated 24 V encoder/load current supply:
-For direct connection of sensors and encoders. With 300 mA output current also for use as load power supply
Two integrated analog inputs 0 to 10 V
Two integrated analog outputs 0 to 20 mA for CPU’s 1215C and 1217C
Four pulse train outputs (PTO) with a frequency of up to ۱ MHz
Pulse width modulated (PWM) outputs with a frequency of up to 200 kHz
CPU 1211C, CPU 1212C und CPU 1214C:
One integrated Ethernet interface (PROFINET, TCP/IP native, ISO-on-TCP)
CPU 1215C and 1217C:
Two integrated Ethernet interfaces (PROFINET, TCP/IP native, ISO-on-TCP)
Expansion by additional communication interfaces, e.g. RS485 or RS232, PROFIBUS, AS-I, CANopen, etc…
Expansion by analog or digital signals directly on the CPU via signal board (with retention of CPU mounting dimensions)
Optional memory expansion (SIMATIC Memory Card)
PID controller with auto-tuning functionality
Integral real-time clock
Interrupt inputs: For extremely fast response to rising or falling edges of process signals
Removable terminals on all modules
Simulator (optional):
For simulating the integrated inputs and for testing the user program
SIGNAL MODULE
Digital input module SM 1221
Digital output module SM 1222
Digital hybrid module SM 1223
Analog input modules SM 1231
Analog output modules SM 1232
Analog hybrid modules SM 1234
COMMUNICATION MODULE
CSM 1277 Compact Switch Module
CM 1241 Communication module
CB 1241 RS485 Communication board
SIMATIC RF120C
DP-Master CM 1243-5
CM 1242-5 PROFIBUS DP Slave
CP 1242-7 GPRS
CM 1243-2 AS-i Master
IO-Link SM 1278
HMI Pannel
SIMATIC HMI Key Panel KP 8 PN and KP 8F PN
SIMATIC HMI Key Panel KP32F
HMI KTP 400,700,900,1200 Basic Panels
KP300 Basic mono PN
KTP400 Basic mono PN and KTP400 Basic color PN
KP400 Basic color PN
KTP600 Basic mono PN and KTP600 Basic color DP/PN
KTP1000 Basic color DP / PN
TP1500 Basic color PN
KP400 and KTP400 Comfort
KP 700,900 ,1200,1500 and TP700,900,1200,1500 Comfort
TP1900 and TP2200 Comfort
