به کلید های گردان ایتون ،دسته سلکتوری کلید قطع و وصل ویا صفر ویک (on-off Switch) می گویند و به کلید های گردان با دسته on-off یا صفر و یک دایره ای ،کلید ایمنی ویا کلید امرجنسی استاپ می گویند.این کلیدها دارای یک حالت قطع و یک حالت وصل با زاویه °۹۰ هستند و در دو مدل فرمان دائم(ثابت در وضغیت قطع یا وصل) و برگشت فنری وجود دارند.
در حالت کلی به این کلیدهای گردان به دلیل قطع و وصل برق اصلی تابلو Main Switch هم گفته می شود.
کلید گردان ایتون از لحاظ نصب به سه دسته تقسیم می شود:
- نصب بر روی درب تابلو
- نصب داخل تابلو (نصب بر روی ریل )کلید های گردانی که داخل تابلو قرار می گیرند برای دسترسی و رعایت استاندارد نصب می توانند میله دار یا بدون میله باشند.

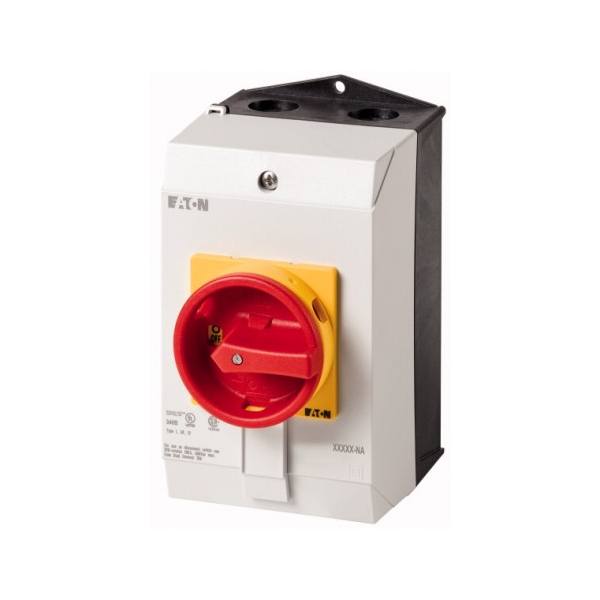

- نصب بهصورت تکی یا مجزا (معمولا برای نصب مجزا از کلید های جعبه دار استفاده می شود این کلید ها دارای Ip67 هستند و حفاظت خوبی را در برابر رطوبت و گرد وغبار می دهند.جنس جعبه می تواند پلاستیک و یا استیل باشد.
کلید گردان ایتون در انواع تکفاز و دو فاز دارای آمپراژ زیر است:
۲۰A
۳۲A
۶۳A
ودر انواع سه فاز دارای آمپراژ زیر است:
۲۰A
۲۵A
۳۲A
۶۳A
۱۰۰A
۱۲۵A
۱۶۰A
۲۵۰A
۳۷۵A
کلید قطع و وصل EATON دارای دسته های مختلف به شرح زیر است:
دسته سلکتوری P1-25/E
دسته گردان با قابلیت قفل گذاری P1-25/EA/SV3
دسته سلکتوری با قاب P1-25/IVS
